Привет! Меня зовут Данил, и я хочу поделиться своим школьным проектом.

Этот проект я делал для учебной выставки, и он стал для меня настоящим приключением. Идея была проста — не просто «смастерить что-то», а создать классную вещь, которая смотрится по-настоящему профессионально и вызывает интерес. Немного нервов, много творчества, и, конечно, помощь крутой рекламной компании ВОДА — без них я бы точно не справился!

Компания ВОДА помогла мне не только с дизайном и оформлением, но и с тем, как представить проект так, чтобы он понравился не только учителям, но и другим ребятам. Это была настоящая командная работа, и за это я им очень благодарен.

В процессе я понял, что делать — это только половина дела. Важно ещё и научиться грамотно рассказывать о своей идее, чтобы она зацепила. Ну и конечно, пригодились навыки планирования, работы с материалами и 3D-моделирования — об этом сейчас расскажу подробнее.

Звучит грозно, правда? Но не волнуйтесь, никаких выстрелов — только 3D-печать! Я решил в рамках проекта создать точную цифровую модель револьвера Colt Python 357 Magnum — не просто пистолета, а настоящего шедевра оружейного дизайна с множеством мелких деталей и сложной сборкой.

Почему именно револьвер? Потому что он очень красивый, сложный и технически интересный. Как оказалось, моделировать такую штуку — это не прогулка в парке. Тут нужно было быть и инженером, и дизайнером, и немного волшебником, чтобы все части идеально подходили друг к другу.

Создание этой модели — это как собрать конструктор из тысячи деталей, но без инструкции. Вот с какими «подводными камнями» я столкнулся:

• Параметрическое проектирование — каждая деталь должна была точно подходить к другой, чтобы потом собрать модель без мучений и лишних склеек.
• Усадка PETG — материал, из которого я печатал, немного меняет размер при охлаждении, поэтому нужно было заранее учитывать, что пластик немного «усохнет». Почему PETG? PETG — как хороший друг, который и крепкий, и гибкий, и не боится жары до 75°C. В отличие от PLA, он не трескается и легко склеивается. Печатать им приятно, а детали получаются надёжными и красивыми.
• Детализация — рукоятка и курок — не просто кубики, а настоящие органические формы, которые пришлось моделировать отдельно и очень аккуратно.
• Соединения — чтобы всё держалось вместе, пришлось продумать отверстия, фаски, ребра жёсткости и даже тип крепежа.

Для работы я использовал профессиональные программы: КОМПАС-3D для параметрического моделирования и 3ds Max — чтобы сделать органические формы. Причём пришлось постоянно переключаться между ними, чтобы добиться идеального результата.

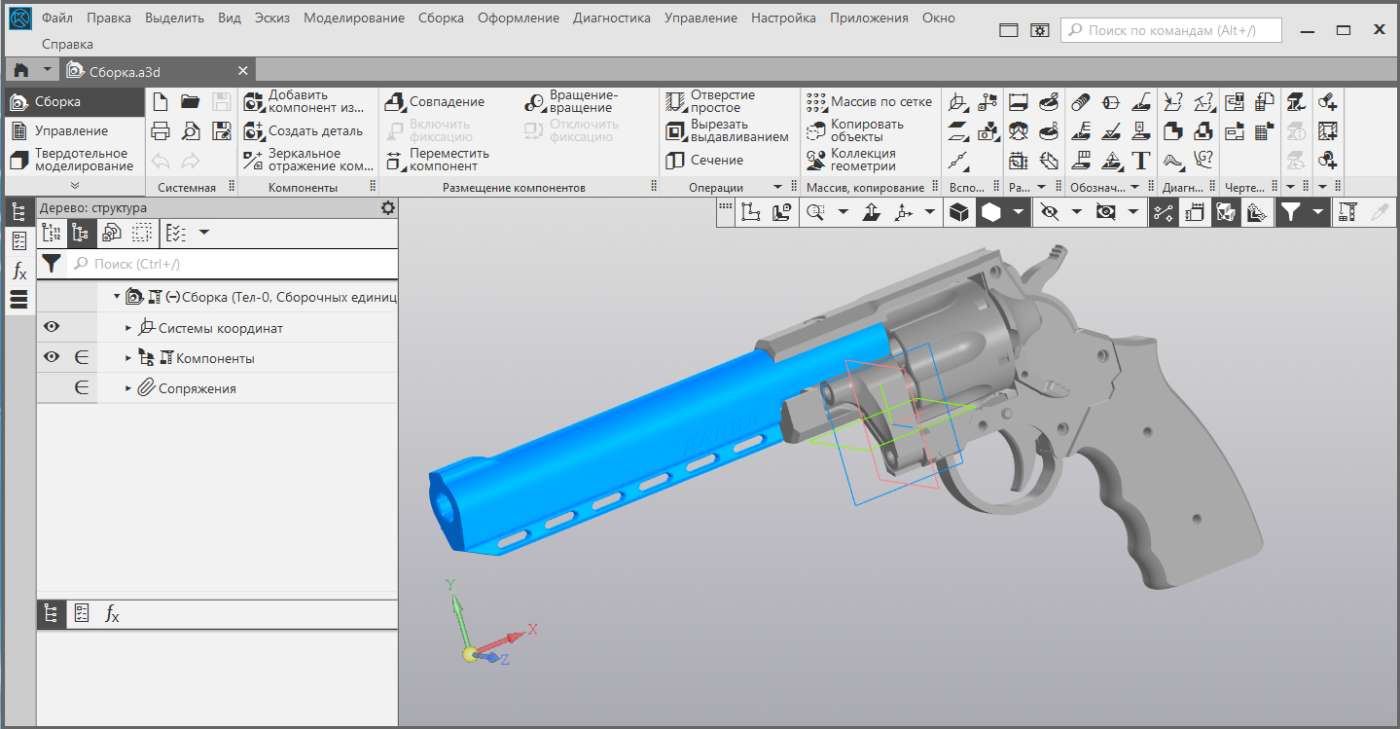

Тестовая сборка модели в компас – 3D

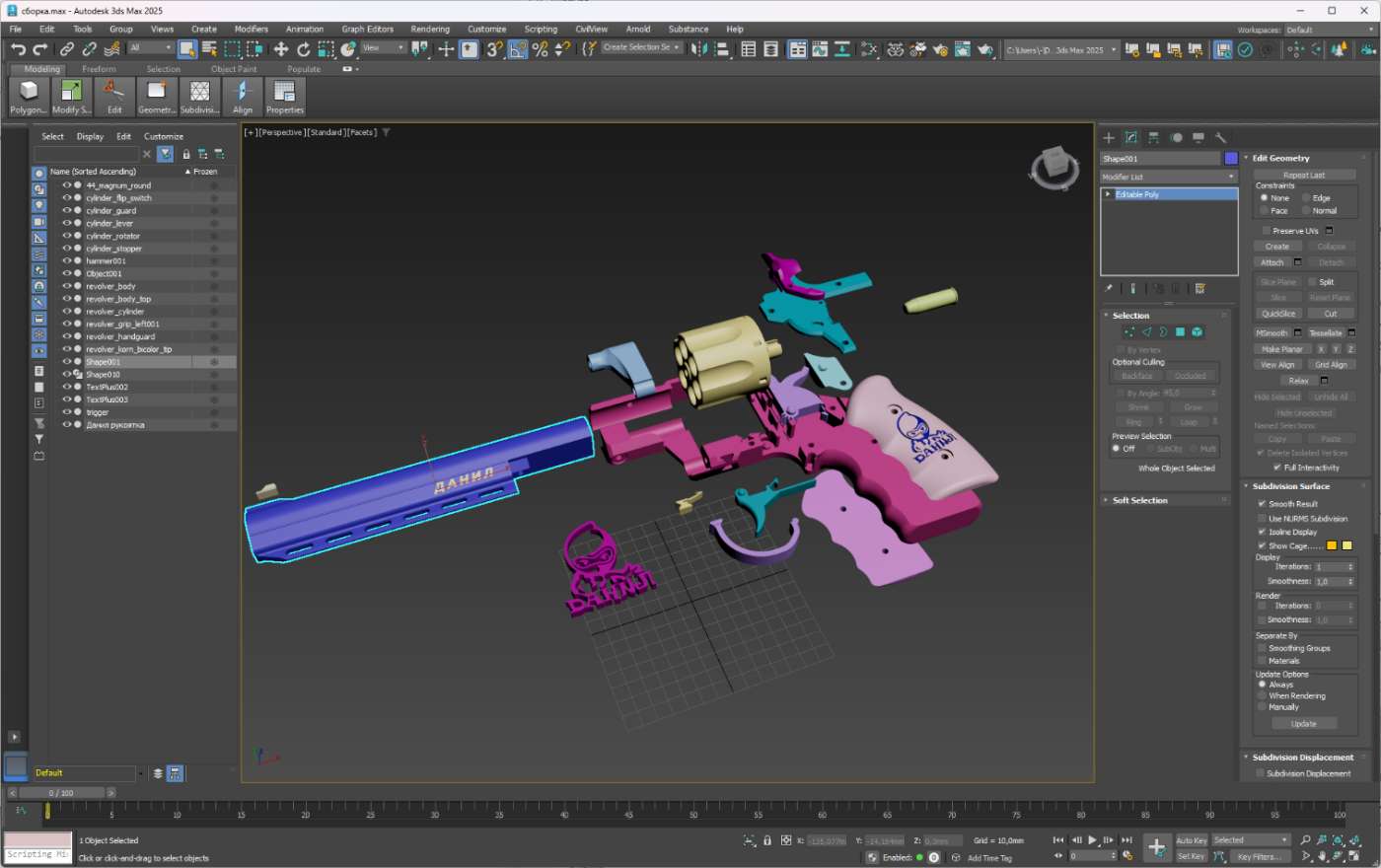

Сборная модель в 3D max

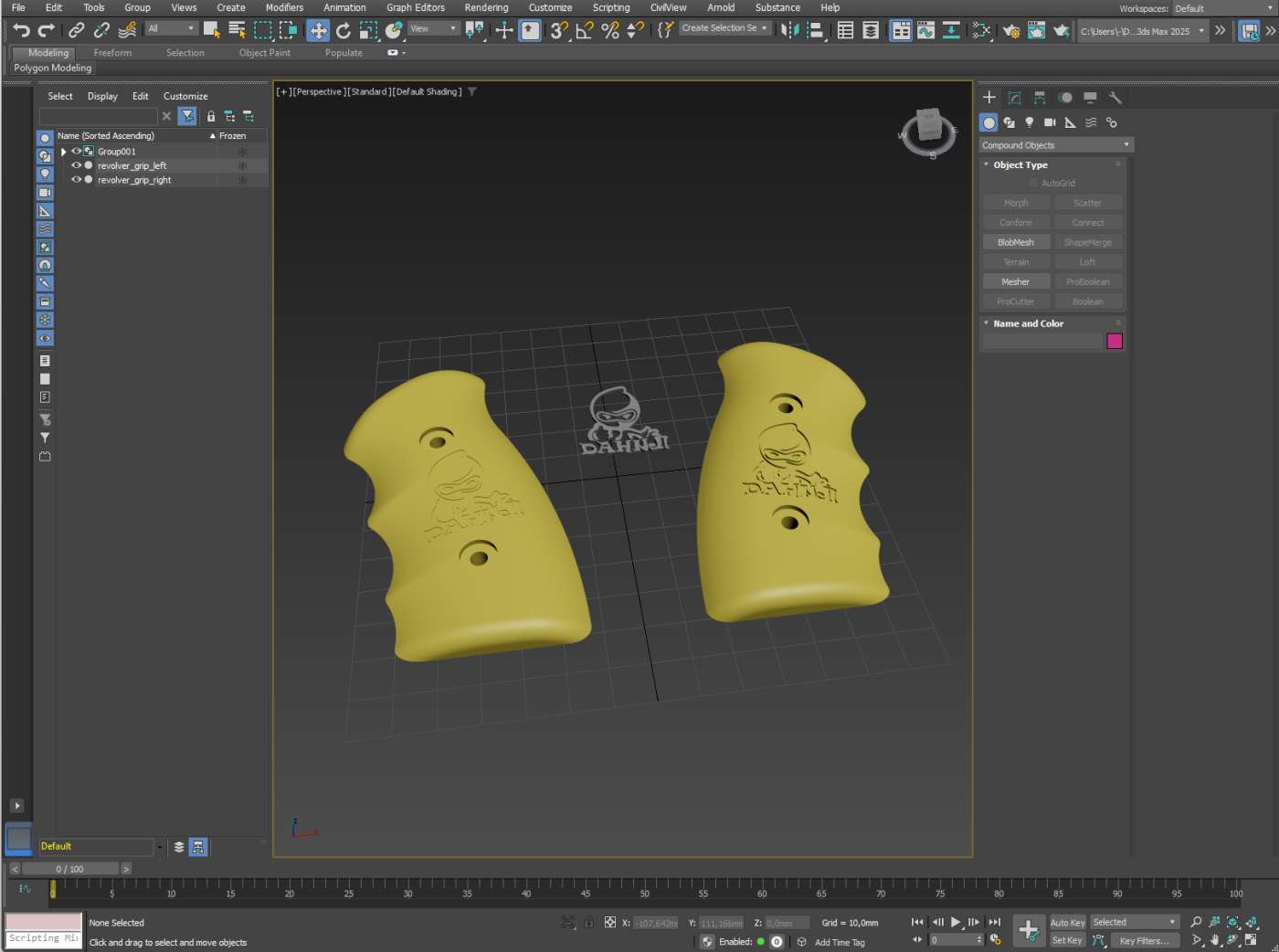

Создание сложной модели накладки на рукоятку в 3D-max

Разбил работу на пять этапов — чтобы всё не свалилось в одну кучу:

1. Изучение и подготовка — прочитал всё, что мог найти о Colt Python, изучил свойства PETG, выбрал софт.
2. Моделирование — базовые детали сделал в КОМПАС-3D, а рукоятку с курком — в 3ds Max, где можно лепить красивые формы.
3. Подготовка к печати — проверил модели на ошибки, настроил параметры печати в Cura, чтобы не получить «пластиковый пельмень».
4. Печать — распечатал все детали, внимательно следил, чтобы ничего не отвалилось и не деформировалось.

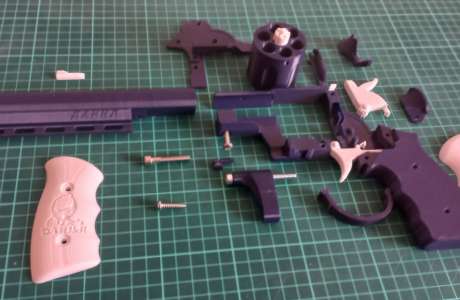

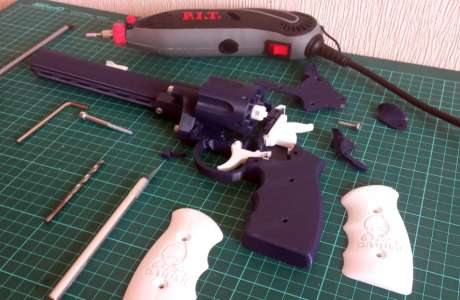

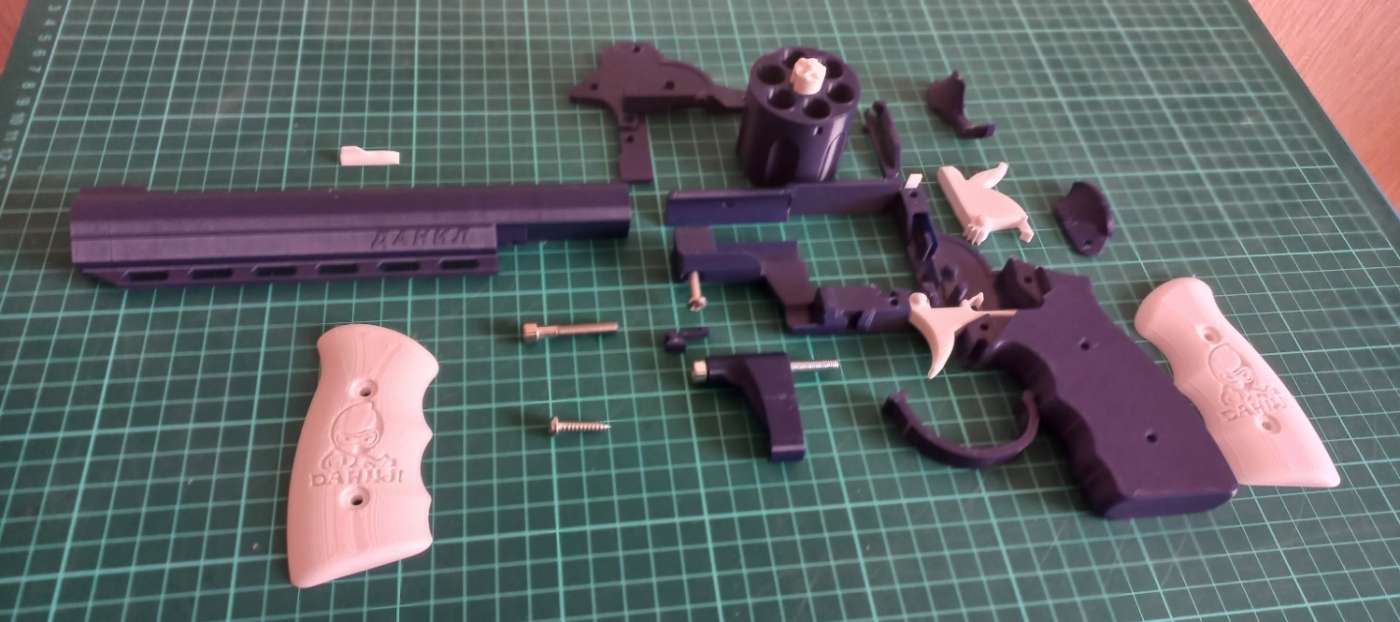

5. Постобработка и сборка — удалил поддержки, отшлифовал, собрал всё на саморезы, проверил, что всё работает и выглядит круто.

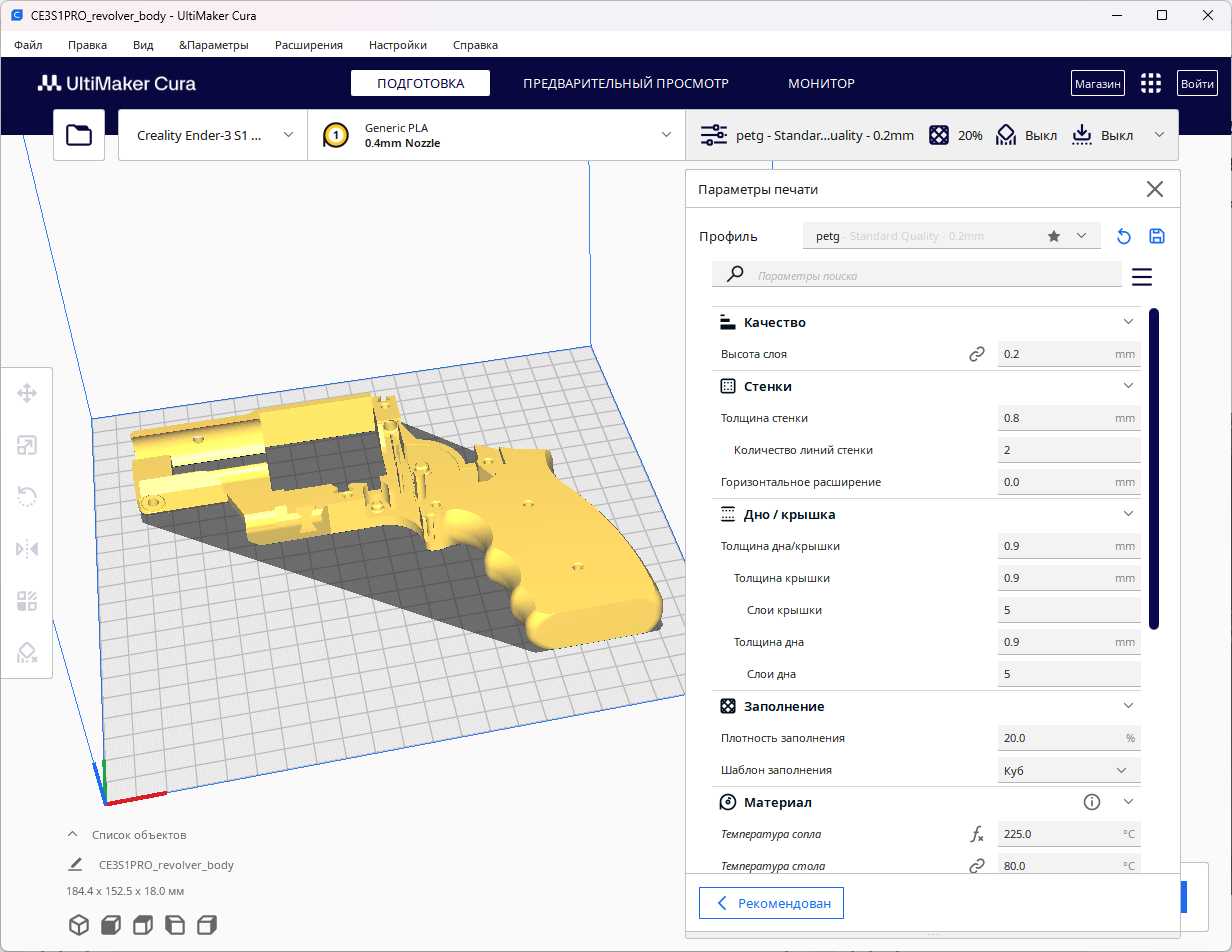

 Перевод модели из STL-файла в G-code в программе UltiMaker Cura

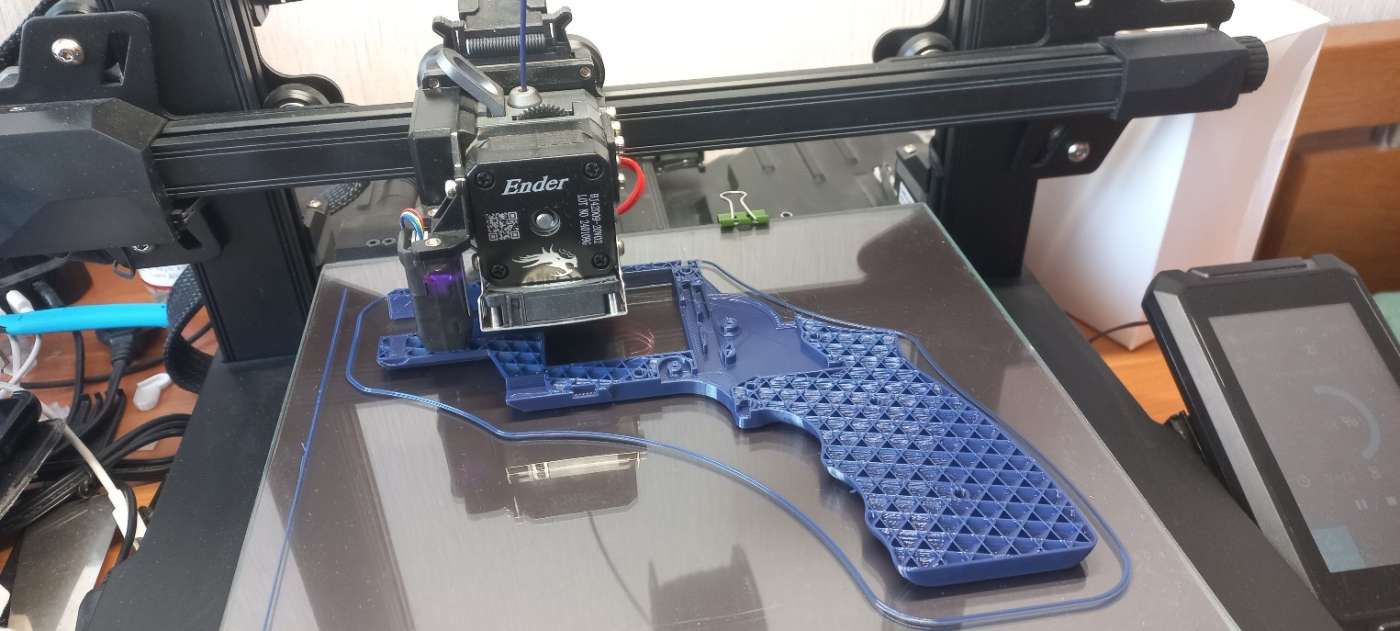

Печать основания револьвера

Для сборки выбрал саморезы 4,2 мм — крепко и надёжно. Особенности проектирования креплений — небольшие допуски и фаски, чтобы детали легко сходились, но при этом не шатались. Это как хорошая обувь — удобно, но не слетает с ноги.

В узле бойка использовал небольшую возвратную пружину, снятую с обычной большой шариковой ручки. Это позволило реализовать подвижный механизм с автоматическим возвратом бойка в исходное положение. Благодаря такому решению конструкция получилась более правдоподобной и инженерно проработанной.

Проект научил меня многому: от планирования и моделирования до работы с 3D-принтером и сборки сложного изделия. Самое классное — я увидел, как из набора пластмассовых деталей рождается настоящий шедевр.

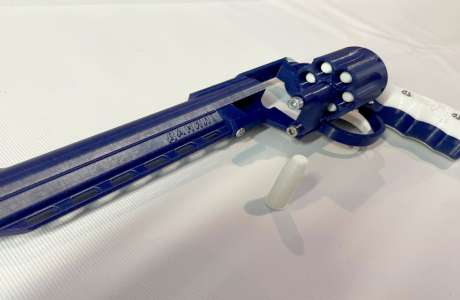

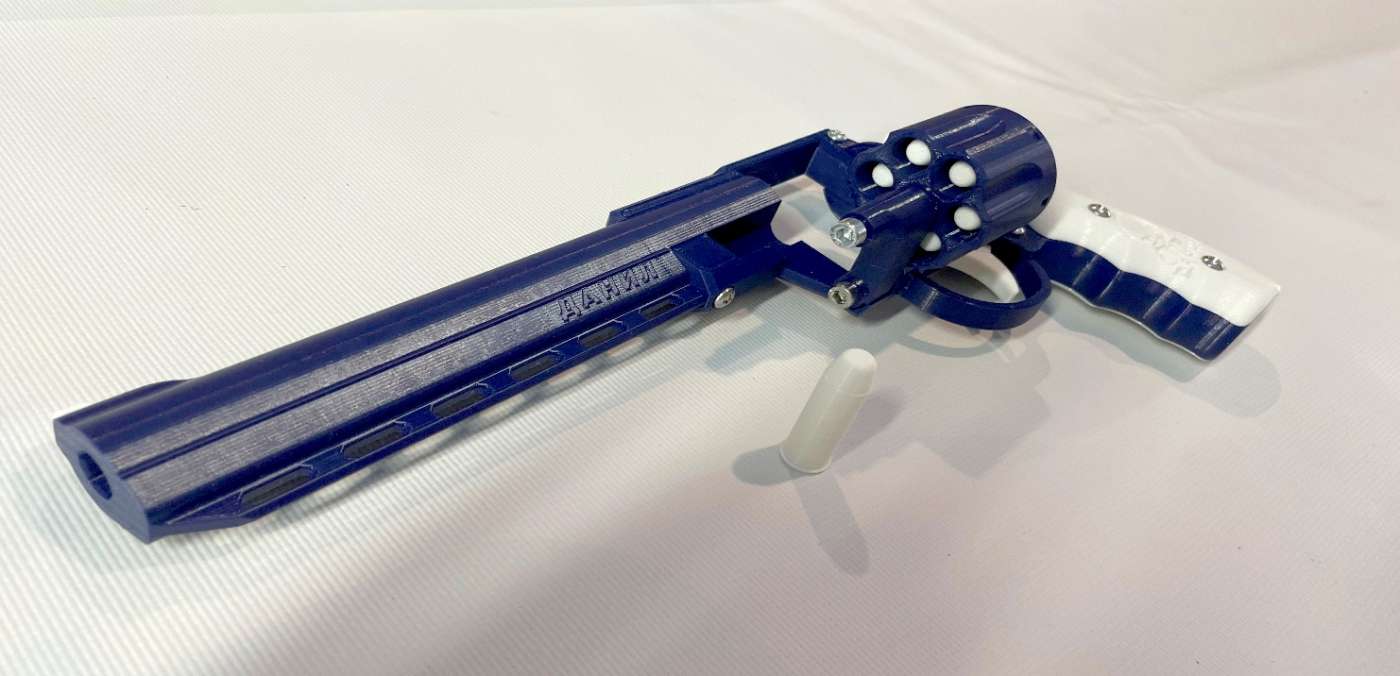

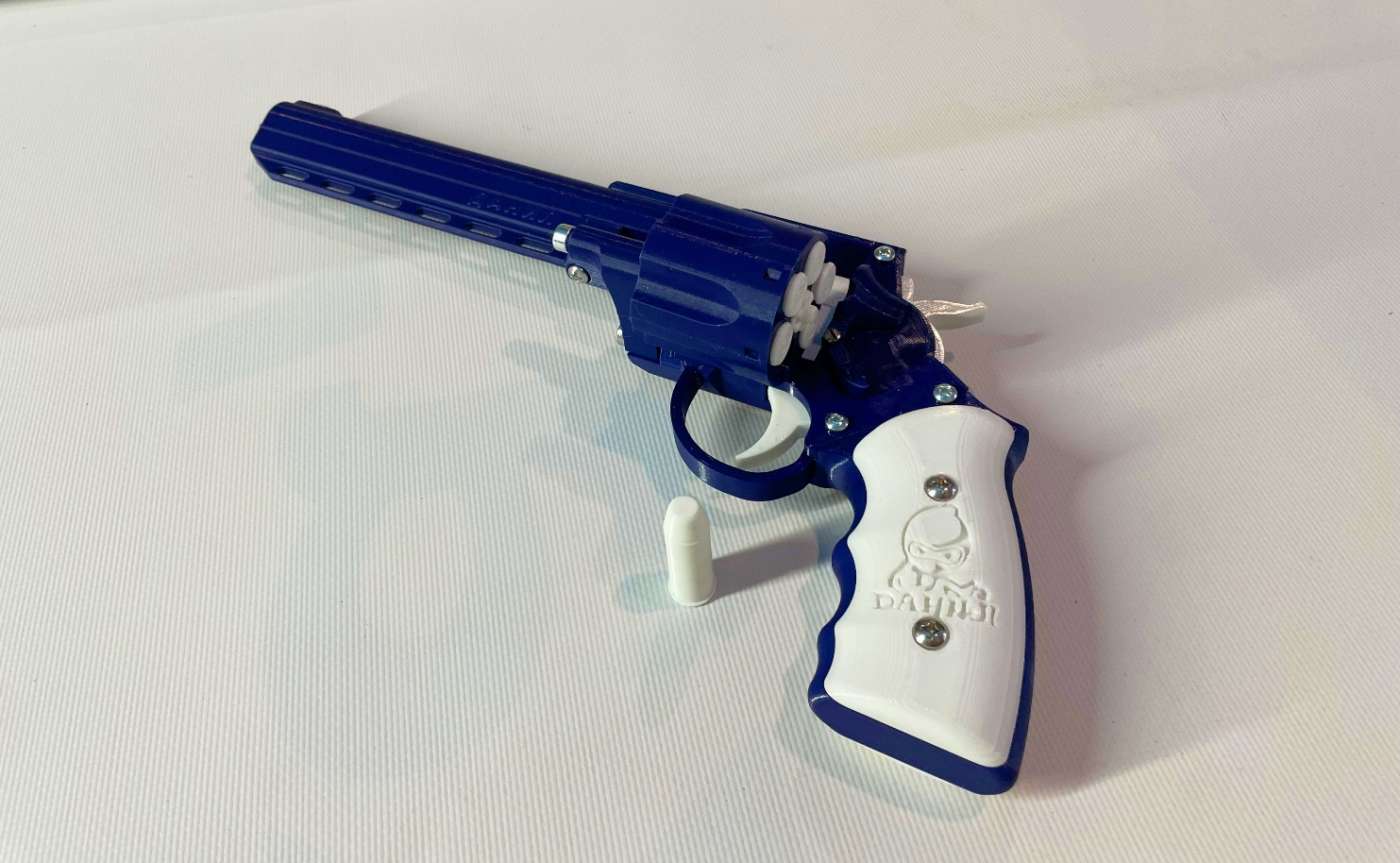

Итоговый вид модели револьвера

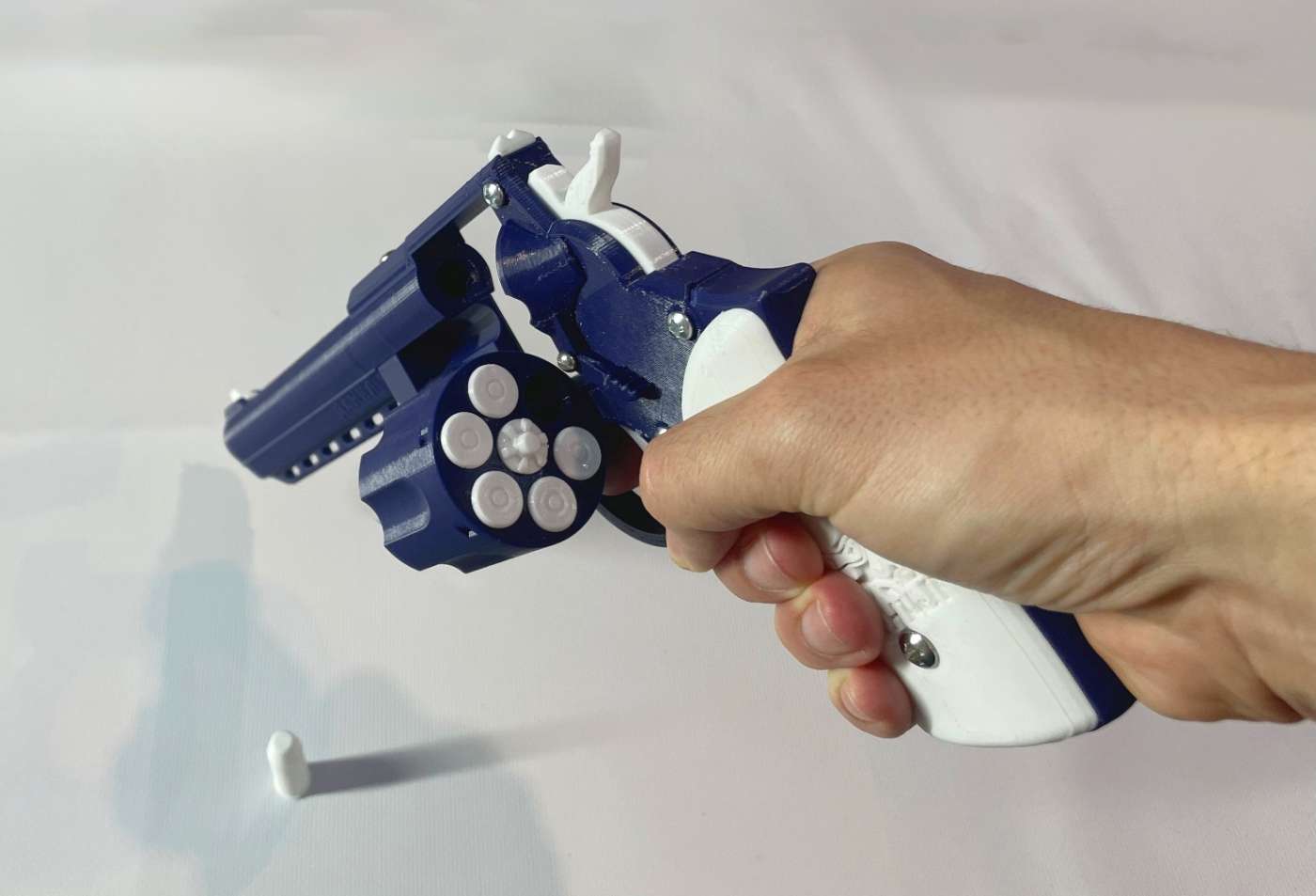

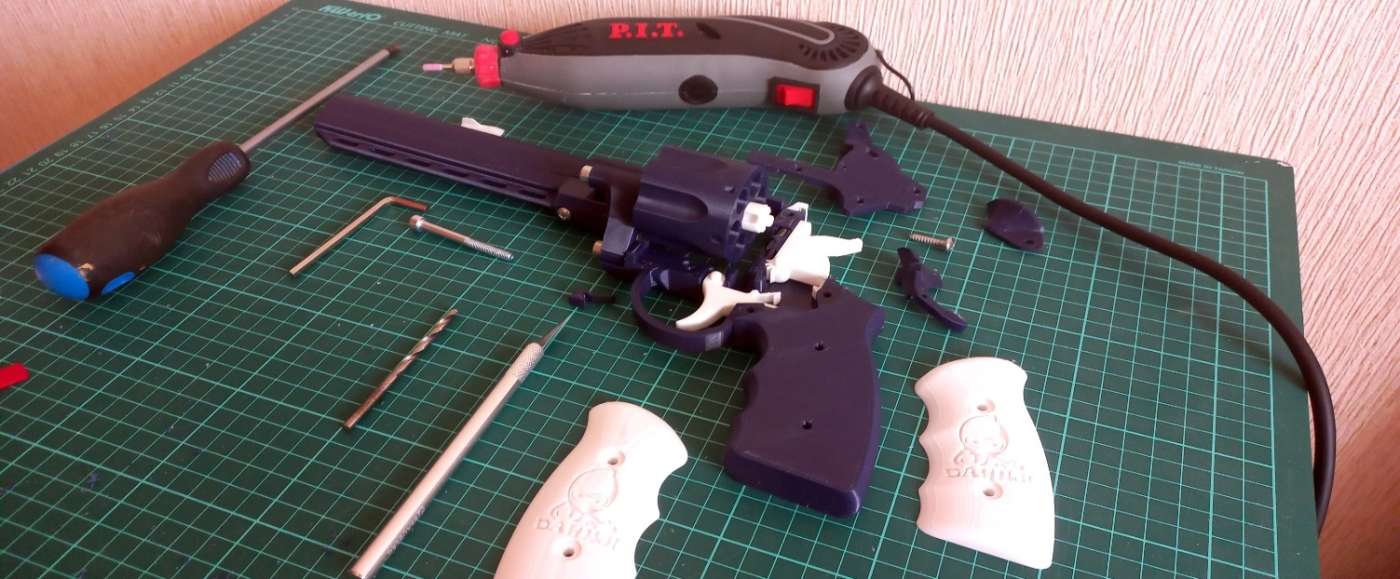

 Финальная сборка модели револьвера

Кстати, за эту работу я получил грамоту за лучший школьный проект! Был приятно удивлён, что мои старания и помощь команды ВОДА оценили так высоко.

Если вы думаете, что 3D-печать — это сложно и скучно, — попробуйте сами. А если нужна помощь — всегда есть те, кто готов подсказать!
